Термостаты АЛТИМЕР-КОНТРОЛЬ-Exm выносные во взрывозащищённом исполнении

1. Изображение
Взрывозащищённый щитовой термостат АЛТИМЕР-КОНТРОЛЬ-Exm выносной ТС-Ex Exd, Exm

Рисунок 1

2. Назначение
Взрывозащищённый термостат АЛТИМЕР-КОНТРОЛЬ-Exm предназначен для регулирования режимов работы нагревательных приборов, размещённых в терморегулируемых конструктивах (например, в термошкафах, пультах управления, телеметрических и измерительных постах), размещаемых в пожароопасных и взрывоопасных зонах, т.е. помещениях или пространствах в которых присутствует или может образовываться взрывоопасная среда в объёме, требующем специальных мер защиты при конструировании, изготовлении, монтаже и эксплуатации оборудования (например, на заправочных станциях или нефтедобывающих установках).
Использование термостата, размыкающего или замыкающего, цепь электрического питания климатического оборудования позволяет поддерживать допустимые значения влажности и температуры внутри корпуса шкафа. В зависимости от модели, терморегулятор может быть функционально нормально-открытым НО (например, для управления системой охлаждения), нормально-закрытым НЗ (например, для правления нагревателем) либо совмещающим обе эти независимые функции.
Регулирование уровня влажности с использованием термостата, регулирующего работу нагревательного устройства, помогает избежать появления следов коррозии или окисления, что увеличивает срок службы шкафа и размещённого в нём оборудования.
Поддержание температуры в заданных пределах увеличивает эффективность работы установленного оборудования, чувствительного к низким (например, АКБ, ИБП) или высоким температурам (например, активное телеметрическое и телекоммуникационное оборудование).
3. Описание
Термостаты АЛТИМЕР-КОНТРОЛЬ-Exm по уровню взрывозащиты относятся к электрическому оборудованию группы II по ГОСТ 31610.0-2014 и предназначены для применения в потенциально взрывоопасных зонах классов 1 и/или 2 (классы по ГОСТ IEC 60079-10-1-2013), взрывоопасных газовых смесях с воздухом категорий IIA, IIВ и IIС (категории по ГОСТ Р МЭК 60079-20-1-2011) и температурных классов Т1, Т2 и Т3 . В конструкции термостата применяется совокупность технических решений и средств, установленных нормативными документами, предусмотренных с целью предотвращения воспламенения окружающей пожароопасной или взрывоопасной среды. Корпус термостата выполнен из металла. Корпус оснащён взрывозащищёнными кабельными вводами и герметизирован компаундом. Подключение термостата осуществляется с помощью гибких токопроводов. Биметаллический температурный датчик размещён внутри термостата.
Значение температуры, при которой должно происходить срабатывание терморегулятора, устанавливается на предприятии при его изготовлении терморегулятора.
В корпусе терморегулятора предусмотрены крепёжные отверстия.
Общий вид изделия представлен на рисунке 1, габаритные размеры показаны на рисунке 2.

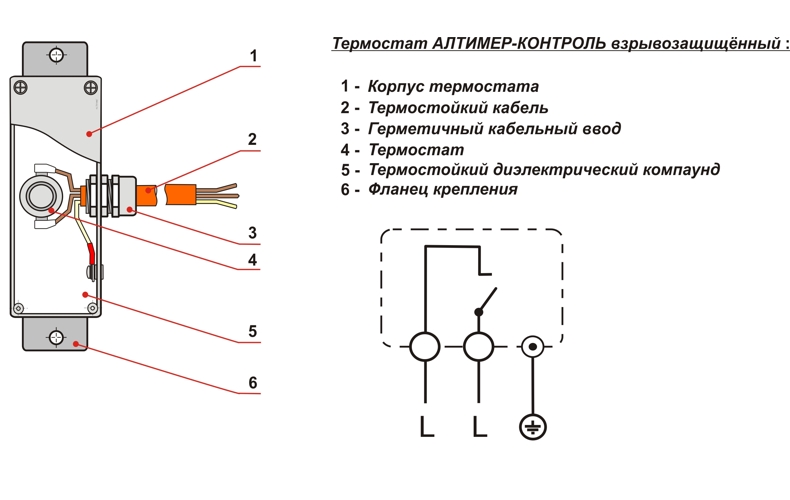

Взрывозащищённый щитовой термостат АЛТИМЕР-КОНТРОЛЬ-Exm выносной ТС-Ex Exd, Exm схема подключения
Рисунок 2

4. Технические характеристики
Таблица 1
Идентификационное наименованиеМаркировка взрывозащитыТип корпусаТип контактаI ном, cos=ϕ 0,95 (I комм, cos ϕ=0,6), АU, ВТемпература размыкания, СТемпература возврата, СКабель, ммРазмеры корпуса (ШхГхВ), ммВес*, гр
АЛТИМЕР-КОНТРОЛЬ-ВК-Exm-НЗ-51Ex mb IIC T3 Gb Xвыносной с крепёжными фланцаминормально-замкнутый16 (10)220+5-500120х35х35260
АЛТИМЕР-КОНТРОЛЬ-ВК-Exm-НЗ-10-01Ex mb IIC T3 Gb Xвыносной с крепёжными фланцаминормально-замкнутый16 (10)220+100500120х35х35260
АЛТИМЕР-КОНТРОЛЬ-ВК-Exm-НЗ-15-51Ex mb IIC T3 Gb Xвыносной с крепёжными фланцаминормально-замкнутый16 (10)220+15+5500120х35х35260
АЛТИМЕР-КОНТРОЛЬ-ВК-Exm-НЗ-15-101Ex mb IIC T3 Gb Xвыносной с крепёжными фланцаминормально-замкнутый16 (10)220+15+10500120х35х35260
АЛТИМЕР-КОНТРОЛЬ-ВК-Exm-НЗ-20-51Ex mb IIC T3 Gb Xвыносной с крепёжными фланцаминормально-замкнутый16 (10)220+20+5500120х35х35260
АЛТИМЕР-КОНТРОЛЬ-ВК-Exm-НЗ-25-201Ex mb IIC T3 Gb Xвыносной с крепёжными фланцаминормально-замкнутый16 (10)220+25+20500120х35х35260
АЛТИМЕР-КОНТРОЛЬ-ВК-Exm-НЗ-30-201Ex mb IIC T3 Gb Xвыносной с крепёжными фланцаминормально-замкнутый16 (10)220+30+20500120х35х35260
АЛТИМЕР-КОНТРОЛЬ-ВК-Exm-НЗ-35-301Ex mb IIC T3 Gb Xвыносной с крепёжными фланцаминормально-замкнутый16 (10)220+35+30500120х35х35260
АЛТИМЕР-КОНТРОЛЬ-ВК-Exm-НЗ-40-301Ex mb IIC T3 Gb Xвыносной с крепёжными фланцаминормально-замкнутый16 (10)220+40+30500120х35х35260
АЛТИМЕР-КОНТРОЛЬ-ВК-Exm-НЗ-451Ex mb IIC T3 Gb Xвыносной с крепёжными фланцаминормально-замкнутый16 (10)220+45-500120х35х35260
АЛТИМЕР-КОНТРОЛЬ-ВК-Exm-НЗ-501Ex mb IIC T3 Gb Xвыносной с крепёжными фланцаминормально-замкнутый16 (10)220+50-500120х35х35260
АЛТИМЕР-КОНТРОЛЬ-ВК-Exm-НЗ-601Ex mb IIC T3 Gb Xвыносной с крепёжными фланцаминормально-замкнутый16 (10)220+60-500120х35х35260
АЛТИМЕР-КОНТРОЛЬ-ВК-Exm-НЗ-701Ex mb IIC T3 Gb Xвыносной с крепёжными фланцаминормально-замкнутый16 (10)220+70-500120х35х35260
АЛТИМЕР-КОНТРОЛЬ-ВК-Exd-НЗ-51Ex db IIC T3 Gb Xвыносной с крепёжными фланцаминормально-замкнутый16 (10)220+50500120х35х35260
АЛТИМЕР-КОНТРОЛЬ-ВК-Exd-НЗ-10-01Ex db IIC T3 Gb Xвыносной с крепёжными фланцаминормально-замкнутый16 (10)220+100500120х35х35260
АЛТИМЕР-КОНТРОЛЬ-ВК-Exd-НЗ-15-51Ex db IIC T3 Gb Xвыносной с крепёжными фланцаминормально-замкнутый16 (10)220+15+5500120х35х35260
АЛТИМЕР-КОНТРОЛЬ-ВК-Exd-НЗ-15-101Ex db IIC T3 Gb Xвыносной с крепёжными фланцаминормально-замкнутый16 (10)220+15+10500120х35х35260
АЛТИМЕР-КОНТРОЛЬ-ВК-Exd-НЗ-20-51Ex db IIC T3 Gb Xвыносной с крепёжными фланцаминормально-замкнутый16 (10)220+20+5500120х35х35260
АЛТИМЕР-КОНТРОЛЬ-ВК-Exd-НЗ-25-201Ex db IIC T3 Gb Xвыносной с крепёжными фланцаминормально-замкнутый16 (10)220+25+20500120х35х35260
АЛТИМЕР-КОНТРОЛЬ-ВК-Exd-НЗ-30-201Ex db IIC T3 Gb Xвыносной с крепёжными фланцаминормально-замкнутый16 (10)220+30+20500120х35х35260
АЛТИМЕР-КОНТРОЛЬ-ВК-Exd-НЗ-35-301Ex db IIC T3 Gb Xвыносной с крепёжными фланцаминормально-замкнутый16 (10)220+35+30500120х35х35260
АЛТИМЕР-КОНТРОЛЬ-ВК-Exd-НЗ-40-301Ex db IIC T3 Gb Xвыносной с крепёжными фланцаминормально-замкнутый16 (10)220+40+30500120х35х35260
АЛТИМЕР-КОНТРОЛЬ-ВК-Exd-НЗ-451Ex db IIC T3 Gb Xвыносной с крепёжными фланцаминормально-замкнутый16 (10)220+45-500120х35х35260
АЛТИМЕР-КОНТРОЛЬ-ВК-Exd-НЗ-501Ex db IIC T3 Gb Xвыносной с крепёжными фланцаминормально-замкнутый16 (10)220+50-500120х35х35260
АЛТИМЕР-КОНТРОЛЬ-ВК-Exd-НЗ-601Ex db IIC T3 Gb Xвыносной с крепёжными фланцаминормально-замкнутый16 (10)220+60-500120х35х35260
АЛТИМЕР-КОНТРОЛЬ-ВК-Exd-НЗ-701Ex db IIC T3 Gb Xвыносной с крепёжными фланцаминормально-замкнутый16 (10)220+70-500120х35х35260
АЛТИМЕР-КОНТРОЛЬ-В-Exm-НЗ-51Ex mb IIC T3 Gb Xвыносной без фланцевнормально-замкнутый16 (10)220+5-500120х35х35260
АЛТИМЕР-КОНТРОЛЬ-В-Exm-НЗ-10-01Ex mb IIC T3 Gb Xвыносной без фланцевнормально-замкнутый16 (10)220+100500120х35х35260
АЛТИМЕР-КОНТРОЛЬ-В-Exm-НЗ-15-51Ex mb IIC T3 Gb Xвыносной без фланцевнормально-замкнутый16 (10)220+15+5500120х35х35260
АЛТИМЕР-КОНТРОЛЬ-В-Exm-НЗ-15-101Ex mb IIC T3 Gb Xвыносной без фланцевнормально-замкнутый16 (10)220+15+10500120х35х35260
АЛТИМЕР-КОНТРОЛЬ-В-Exm-НЗ-20-51Ex mb IIC T3 Gb Xвыносной без фланцевнормально-замкнутый16 (10)220+20+5500120х35х35260
АЛТИМЕР-КОНТРОЛЬ-В-Exm-НЗ-25-201Ex mb IIC T3 Gb Xвыносной без фланцевнормально-замкнутый16 (10)220+25+20500120х35х35260
АЛТИМЕР-КОНТРОЛЬ-В-Exm-НЗ-30-201Ex mb IIC T3 Gb Xвыносной без фланцевнормально-замкнутый16 (10)220+30+20500120х35х35260
АЛТИМЕР-КОНТРОЛЬ-В-Exm-НЗ-35-301Ex mb IIC T3 Gb Xвыносной без фланцевнормально-замкнутый16 (10)220+35+30500120х35х35260
АЛТИМЕР-КОНТРОЛЬ-В-Exm-НЗ-40-301Ex mb IIC T3 Gb Xвыносной без фланцевнормально-замкнутый16 (10)220+40+30500120х35х35260
АЛТИМЕР-КОНТРОЛЬ-В-Exm-НЗ-451Ex mb IIC T3 Gb Xвыносной без фланцевнормально-замкнутый16 (10)220+45-500120х35х35260
АЛТИМЕР-КОНТРОЛЬ-В-Exm-НЗ-501Ex mb IIC T3 Gb Xвыносной без фланцевнормально-замкнутый16 (10)220+50-500120х35х35260
АЛТИМЕР-КОНТРОЛЬ-В-Exm-НЗ-601Ex mb IIC T3 Gb Xвыносной без фланцевнормально-замкнутый16 (10)220+60-500120х35х35260
АЛТИМЕР-КОНТРОЛЬ-В-Exm-НЗ-701Ex mb IIC T3 Gb Xвыносной без фланцевнормально-замкнутый16 (10)220+70-500120х35х35260
АЛТИМЕР-КОНТРОЛЬ-В-Exd-НЗ-51Ex db IIC T3 Gb Xвыносной без фланцевнормально-замкнутый16 (10)220+50500120х35х35260
АЛТИМЕР-КОНТРОЛЬ-В-Exd-НЗ-10-01Ex db IIC T3 Gb Xвыносной без фланцевнормально-замкнутый16 (10)220+100500120х35х35260
АЛТИМЕР-КОНТРОЛЬ-В-Exd-НЗ-15-51Ex db IIC T3 Gb Xвыносной без фланцевнормально-замкнутый16 (10)220+15+5500120х35х35260
АЛТИМЕР-КОНТРОЛЬ-В-Exd-НЗ-15-101Ex db IIC T3 Gb Xвыносной без фланцевнормально-замкнутый16 (10)220+15+10500120х35х35260
АЛТИМЕР-КОНТРОЛЬ-В-Exd-НЗ-20-51Ex db IIC T3 Gb Xвыносной без фланцевнормально-замкнутый16 (10)220+20+5500120х35х35260
АЛТИМЕР-КОНТРОЛЬ-В-Exd-НЗ-25-201Ex db IIC T3 Gb Xвыносной без фланцевнормально-замкнутый16 (10)220+25+20500120х35х35260
АЛТИМЕР-КОНТРОЛЬ-В-Exd-НЗ-30-201Ex db IIC T3 Gb Xвыносной без фланцевнормально-замкнутый16 (10)220+30+20500120х35х35260
АЛТИМЕР-КОНТРОЛЬ-В-Exd-НЗ-35-301Ex db IIC T3 Gb Xвыносной без фланцевнормально-замкнутый16 (10)220+35+30500120х35х35260
АЛТИМЕР-КОНТРОЛЬ-В-Exd-НЗ-40-301Ex db IIC T3 Gb Xвыносной без фланцевнормально-замкнутый16 (10)220+40+30500120х35х35260
АЛТИМЕР-КОНТРОЛЬ-В-Exd-НЗ-451Ex db IIC T3 Gb Xвыносной без фланцевнормально-замкнутый16 (10)220+45-500120х35х35260
АЛТИМЕР-КОНТРОЛЬ-В-Exd-НЗ-501Ex db IIC T3 Gb Xвыносной без фланцевнормально-замкнутый16 (10)220+50-500120х35х35260
АЛТИМЕР-КОНТРОЛЬ-В-Exd-НЗ-601Ex db IIC T3 Gb Xвыносной без фланцевнормально-замкнутый16 (10)220+60-500120х35х35260
АЛТИМЕР-КОНТРОЛЬ-В-Exd-НЗ-701Ex db IIC T3 Gb Xвыносной без фланцевнормально-замкнутый16 (10)220+70-500120х35х35260

Примечание: Погрешность температуры срабатывания термостата указывается в индивидуальном паспорте изделия. НТЦ «Алтимер» постоянно проводит работу, направленную на улучшение выпускаемой продукции, и оставляет за собой право на внесение изменений в её технические характеристики, исполнительные размеры и внешний вид.
5. Комплектность
Термостат в сборе 1 шт.
Упаковка 1 шт.
Паспорт 1 шт.
Примечание: В комплект поставки могут вноситься изменения.
6. Установка и подключение
Термостаты АЛТИМЕР-КОНТРОЛЬ изготавливаются с постоянно присоединенным кабелем питания. Подключение свободного конца кабеля к питающей сети необходимо осуществлять с помощью взрывозащищенной соединительной коробки, имеющей действующий сертификат соответствия требованиям ТР ТС 012/2011 и соответствующей условиям применения;
— конструкция термостата АЛТИМЕР-КОНТРОЛЬ неразборная (не вскрывать);
— оберегать от механических повреждений.
Термостат устанавливается внутри шкафного конструктива. Не рекомендуется устанавливать термостат вблизи оборудования выделяющего в процессе работы тепло или холод.
Монтажные и пусковые работы должны осуществляться квалифицированными специалистами с соблюдением руководящих требований Правил устройства электроустановок (ПУЭ). Монтаж должен производиться в условиях, исключающих попадание влаги либо загрязнения на изделие. Необходимо проверить соответствие напряжения сети электропитания паспортным значениям, которые указаны в таблице 1. Схема электрического подключения приведена на рисунке 3.
Работы по подключению к сети электропитания, включая прокладку проводов и устройство заземления, должны проводиться при отключенном электропитании.
Перед подключением необходимо убедиться в том, что к установленному изделию не прикасаются какие-либо посторонние предметы или провода, что на него не попадает влага или какие-либо либо загрязнения, которые могут повлиять на работу изделия.
Правильно установленное изделие не требует регламентного обслуживания в процессе эксплуатации.
7. Хранение
Хранение осуществляется в упакованном виде в складских условиях, исключающих воздействие влаги, паров кислот, щелочей или иных агрессивных сред.
Транспортировка возможна любыми видами транспорта в условиях, исключающих воздействие атмосферных осадков. Изделие не содержит материалов, представляющих опасность для окружающей среды и требующих специальных мер предосторожности при транспортировании, хранении и утилизации.
8. Гарантия и нормативные документы
Гарантийный срок хранения: 12 месяцев с момента изготовления.
Гарантийный срок эксплуатации: 5 лет.
Срок службы: не менее 5 лет.
ГОСТ 12.2.007.0-75 «Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности».
ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды».
ГОСТ 31610.0-2014 Взрывоопасные среды. Часть 0. Оборудование. Общие требования.
ГОСТ Р МЭК 60079-18-2012 Взрывоопасные среды. Часть 18. Оборудование с видом взрывозащиты «герметизация компаундом «m».
Код ТН ВЭД ЕАЭС: 9032108900.
Технические условия: ТУ 27.51.29-022-20201893-2017.
Сертификат соответствия требованиям ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» № ТС RU C-RU.ПБ98.B.00158 Серия RU № 0520079.
