1. Изображение
2. Назначение
Взрывозащищённый шкафной конвекционный нагреватель АЛТИМЕР-Exm с выносным термостатом АЛТИМЕР-КОНТРОЛЬ предназначен для нагрева воздуха в конструктивах, имеющих шкафное или корпусное исполнение (например, терминалах и блоках управления топливными станциями, термошкафах контроля). Области применения нагревателя – пожароопасные и взрывоопасные зоны, т.е. помещения или пространства в которых присутствует или может образоваться взрывоопасная среда в объёме, требующем специальных мер защиты при конструировании, изготовлении, монтаже и эксплуатации оборудования (например, на узлах газопроводов или газозарядных станциях).
Использование щитового нагревателя позволяет поддерживать регламентированные значения влажности и температуры.
Регулирование уровня влажности с использованием нагревателей помогает избежать появления следов коррозии или окисления, что увеличивает срок службы шкафа и размещённого в нём оборудования.
Поддержание температуры в заданных пределах увеличивает эффективность работы установленного оборудования, чувствительного к низким температурам.
3. Описание
Взрывозащищённый шкафной конвекционный нагреватель АЛТИМЕР-Exm с выносным термостатом АЛТИМЕР-КОНТРОЛЬ по уровню взрывозащиты относится к электрическому оборудованию группы II по ГОСТ 31610.0-2014 и предназначены для применения в потенциально взрывоопасных зонах классов 1 и/или 2 (классы по ГОСТ IEC 60079-10-1-2013), взрывоопасных газовых смесях с воздухом категорий IIA, IIВ и IIС (категории по ГОСТ Р МЭК 60079-20-1-2011) и температурных классов Т1, Т2 и Т3.
Корпус нагревателя АЛТИМЕР выполнен из металла. Минимальная толщина стенки составляет 1,5 мм. Корпус состоит из основания и крышки. Корпус оснащён герметичными кабельными вводами. Нагревательный элемент представляет собой позисторный полупроводник с ограниченной температурой нагрева. Нагревательный элемент зафиксирован внутри корпуса и герметизирован теплопроводным диэлектрическим заливочным компаундом. Подключение нагревателя осуществляется с помощью гибкого термостойкого кабеля. Длина кабеля определяется при заказе и устанавливается при производстве.
В корпусе предусмотрены фланцы с крепёжными отверстиями для крепления к ребристому радиатору.
Мощность нагревательного элемента, максимальная температура поверхности, размер нагревателя, размер и форма радиатора определяется при заказе и устанавливается при производстве.
В корпусе радиатора предусмотрены отверстия для крепежных кронштейнов, с помощью которых нагреватель закрепляется внутри шкафного конструктива.
Внешний вид нагревателя АЛТИМЕР представлен на рисунке 2.
Корпус термостата АЛТИМЕР-КОНТРОЛЬ выполнен из металла. Минимальная толщина стенки составляет 1,5 мм. Корпус состоит из основания и крышки. В корпусе предусмотрены фланцы с крепёжными отверстиями для закрепления термостата в месте контроля температуры. Корпус оснащён герметичными кабельными вводами. Термодатчик представляет собой биметаллический термостат с фиксированной температурой срабатывания. Температура срабатывания термостата определяется при заказе и устанавливается при производстве. Термодатчик зафиксирован внутри корпуса и герметизирован теплопроводным диэлектрическим заливочным компаундом. Подключение термодатчика осуществляется с помощью гибкого термостойкого кабеля. Длина кабеля определяется при заказе и устанавливается при производстве.

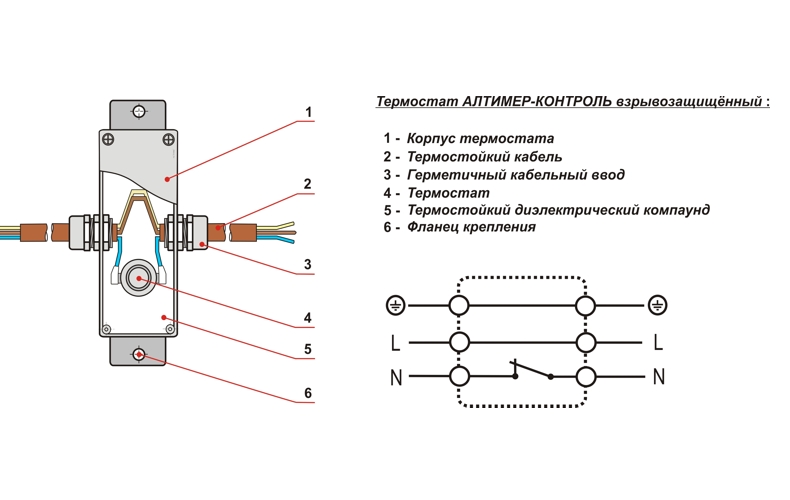

Внешний вид термостата АЛТИМЕР-КОНТРОЛЬ представлен на рисунке 3.
Общий вид изделия представлен на рисунке 1.
4. Технические характеристики
Таблица 1
| Название модели | Маркировка вызрывозащиты | Напр. U, В | Темп. t, С | Ширина, мм | Высота, мм | Глубина, мм | Кабель, мм | Вес, гр |
| АЛТИМЕР-Exm-50Вт-220В | 1Ex mb IIC T3 Gb X | 220 | 140 | 100 | 150 | 60 | 400 | 1050 |
| АЛТИМЕР-Exm-60Вт-220В | 1Ex mb IIC T3 Gb X | 220 | 140 | 100 | 150 | 60 | 400 | 1050 |
| АЛТИМЕР-Exm-100Вт-220В | 1Ex mb IIC T3 Gb X | 220 | 140 | 100 | 150 | 60 | 400 | 1050 |
| АЛТИМЕР-Exm-150Вт-220В | 1Ex mb IIC T3 Gb X | 220 | 140 | 170 | 200 | 60 | 400 | 1400 |
| АЛТИМЕР-Exm-200Вт-220В | 1Ex mb IIC T3 Gb X | 220 | 140 | 170 | 200 | 60 | 400 | 1400 |
| АЛТИМЕР-Exm-250Вт-220В | 1Ex mb IIC T3 Gb X | 220 | 140 | 170 | 200 | 60 | 400 | 1400 |
| АЛТИМЕР-Exm-300Вт-220В | 1Ex mb IIC T3 Gb X | 220 | 140 | 170 | 250 | 60 | 400 | 1400 |
| АЛТИМЕР-Exm-50Вт-24В | 1Ex mb IIC T3 Gb X | 24 | 140 | 100 | 150 | 60 | 400 | 1050 |
| АЛТИМЕР-Exm-60Вт-24В | 1Ex mb IIC T3 Gb X | 24 | 140 | 100 | 150 | 60 | 400 | 1050 |
| АЛТИМЕР-Exm-100Вт-24В | 1Ex mb IIC T3 Gb X | 24 | 140 | 100 | 150 | 60 | 400 | 1050 |
| АЛТИМЕР-Exm-150Вт-24В | 1Ex mb IIC T3 Gb X | 24 | 140 | 170 | 200 | 60 | 400 | 1400 |
| АЛТИМЕР-Exm-200Вт-24В | 1Ex mb IIC T3 Gb X | 24 | 140 | 170 | 200 | 60 | 400 | 1400 |
| АЛТИМЕР-Exm-250Вт-24В | 1Ex mb IIC T3 Gb X | 24 | 140 | 170 | 200 | 60 | 400 | 1400 |
| АЛТИМЕР-Exm-300Вт-24В | 1Ex mb IIC T3 Gb X | 24 | 140 | 170 | 250 | 60 | 400 | 1400 |
| АЛТИМЕР-Exm-50Вт-12В | 1Ex mb IIC T3 Gb X | 12 | 140 | 100 | 150 | 60 | 400 | 1050 |
| АЛТИМЕР-Exm-60Вт-12В | 1Ex mb IIC T3 Gb X | 12 | 140 | 100 | 150 | 60 | 400 | 1050 |
| АЛТИМЕР-Exm-100Вт-12В | 1Ex mb IIC T3 Gb X | 12 | 140 | 100 | 150 | 60 | 400 | 1050 |
| АЛТИМЕР-Exm-150Вт-12В | 1Ex mb IIC T3 Gb X | 12 | 140 | 170 | 200 | 60 | 400 | 1400 |
| АЛТИМЕР-Exm-200Вт-12В | 1Ex mb IIC T3 Gb X | 12 | 140 | 170 | 200 | 60 | 400 | 1400 |
| АЛТИМЕР-Exm-250Вт-12В | 1Ex mb IIC T3 Gb X | 12 | 140 | 170 | 200 | 60 | 400 | 1400 |
| АЛТИМЕР-Exm-300Вт-12В | 1Ex mb IIC T3 Gb X | 12 | 140 | 170 | 250 | 60 | 400 | 1400 |
Примечание: НТЦ «Алтимер» постоянно проводит работу, направленную на улучшение выпускаемой продукции, и оставляет за собой право на внесение изменений в её технические характеристики, исполнительные размеры и внешний вид.
5. Комплектность
Нагреватель в сборе 1 шт.
Комплект крепления 1 шт.
Упаковка 1 шт.
Паспорт 1 шт.
Примечание: В комплект поставки могут вноситься изменения.
6. Установка и подключение
Нагреватели АЛТИМЕР с термостатом АЛТИМЕР-КОНТРОЛЬ изготавливаются с постоянно присоединенным кабелем питания. Подключение свободного конца кабеля к питающей сети необходимо осуществлять с помощью взрывозащищенной соединительной коробки, имеющей действующий сертификат соответствия требованиям ТР ТС 012/2011 и соответствующей условиям применения;
— конструкция нагревателя АЛТИМЕР с термостатом АЛТИМЕР-КОНТРОЛЬ неразборная (не вскрывать);
— оберегать от механических повреждений.
Запрещается устанавливать нагреватель на легковоспламеняющиеся материалы (термопластичные пластмассы, полимерные вспененные утеплители и т.д.). Расстояние от поверхности нагревателя до любого иного оборудования должно составлять не менее 50мм.
Для обеспечения наиболее эффективной конвекции воздуха нагреватель необходимо устанавливать в нижней части обогреваемого конструктива так, чтобы ламели радиаторного профиля были ориентированы вертикально.
Монтажные и пусковые работы должны осуществляться квалифицированными специалистами с соблюдением руководящих требований Правил устройства электроустановок (ПУЭ). Монтаж должен производиться в условиях, исключающих попадание влаги либо загрязнения на изделие. Необходимо проверить соответствие напряжения сети электропитания паспортным значениям, которые указаны в таблице 1. Схема электрического подключения приведена на рисунке 3.
Работы по подключению к сети электропитания, включая прокладку проводов и устройство заземления, должны проводиться при отключенном электропитании.
Перед подключением необходимо убедиться в том, что к установленному изделию не прикасаются какие-либо посторонние предметы или провода, что на него не попадает влага или какие-либо либо загрязнения, которые могут повлиять на работу изделия.
Правильно установленное изделие не требует регламентного обслуживания в процессе эксплуатации.
7. Хранение
Хранение осуществляется в упакованном виде в складских условиях, исключающих воздействие влаги, паров кислот, щелочей или иных агрессивных сред.
Транспортировка возможна любыми видами транспорта в условиях, исключающих воздействие атмосферных осадков. Изделие не содержит материалов, представляющих опасность для окружающей среды и требующих специальных мер предосторожности при транспортировании, хранении и утилизации.
8. Гарантия и нормативные документы
Гарантийный срок: 12 месяцев.
ГОСТ 12.2.007.0-75 «Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности».
ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды».
ГОСТ 12.1.044-2018 «Система стандартов безопасности труда. Пожаровзрывоопасность веществ и материалов».
ГОСТ 31610.0-2014 Взрывоопасные среды. Часть 0. Оборудование. Общие требования.
ГОСТ Р МЭК 60079-18-2012 Взрывоопасные среды. Часть 18. Оборудование с видом взрывозащиты «герметизация компаундом «m». Код ТН ВЭД ЕАЭС: 8516802009.
Технические условия: ТУ 27.51.29-022-20201893-2017.
Сертификат соответствия требованиям ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» № ТС RU C-RU.ПБ98.B.00158 Серия RU № 0520079.
