2. Назначение
Клапан компенсации отрицательного давления представляет собой устройство выравнивания давления, которое предназначено для выравнивания давления внутри корпусных конструкций и сохранения заявленной степени защиты от загрязнений и влаги.
Перепады давления внутри шкафных конструкций происходят из-за изменения температуры установленных электроприборов, обусловленного их нагревом, и из-за изменений температуры окружающей среды, которые обусловлены ежедневной сменой погодных условий. Как показывает опыт эксплуатации шкафных изделий, при возникновении отрицательного давления внутри корпуса шкафа, пыль и влажный воздух могут проникать внутрь даже через герметичный дверной уплотнитель или кабельные вводы.
3. Описание
Корпус клапана изготовлен из полиамида. Клапан имеет разборную конструкцию и состоит из корпуса с фланцем, водонепроницаемой мембраны, резьбовой гайки с уплотнительным кольцом. Водонепроницаемая мембрана, размещённая внутри клапана, позволяет выравнивать давление и блокировать попадание внутрь корпуса воды и пыли.

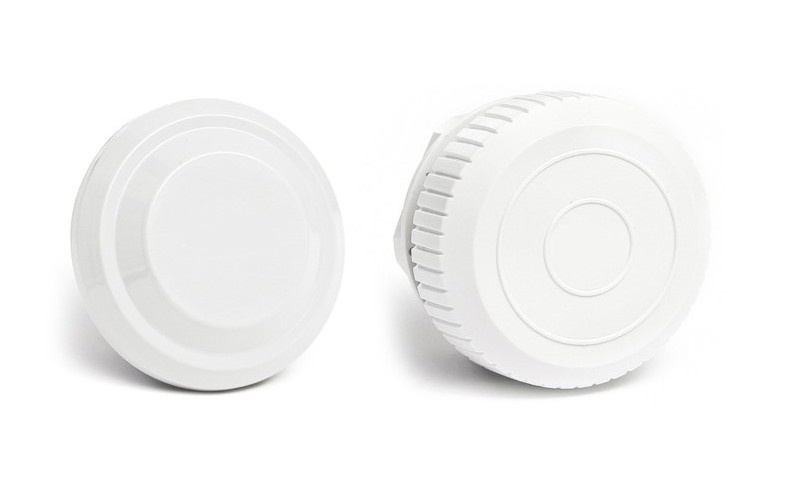

Общий вид изделия представлен на рисунке 1.
4. Технические характеристики
Таблица 1
| Идентификационное наименование | Защита по IP | Резьба | Установка | Диапазон, С | Поток воздуха, кубм/ч | Ширина, мм | Высота, мм | Вес, гр |
| ККД-40-1,2-66 | 66 | М40 | гориз\верт | -35..+70 | 1.2 | 60 | 37 | 45 |
| ККД-40-1,2-67 | 67 | М40 | гориз\верт | -35..+70 | 1.2 | 60 | 37 | 45 |
| ККД-40-1,2-68 | 68 | М40 | гориз\верт | -35..+70 | 1.2 | 60 | 37 | 45 |
| ККД-37-0,7-55 | 55 | М37 | верт | -45..+70 | 0.7 | 65 | 30 | 31 |
| ККД-37-0,7-56 | 56 | М37 | верт | -45..+70 | 0.7 | 65 | 30 | 31 |
Примечание: НТЦ «Алтимер» постоянно проводит работу, направленную на улучшение выпускаемой продукции, и оставляет за собой право на внесение изменений в её технические характеристики, исполнительные размеры и внешний вид.
5. Комплектность
Клапан в сборе 1 шт.
Упаковка 1 шт.
Паспорт 1 шт.
Примечание: В комплект поставки могут вноситься изменения.
6. Установка и подключение
Клапан может быть установлен в любые корпуса, конструкция которых предусматривает наличие соответствующей степени защиты по IP. Компенсационный клапан, в зависимости от конструкции, может быть установлен либо в горизонтальном, либо в вертикальном положении.
Перед началом эксплуатации необходимо убедиться, что к установленному изделию не прикасаются какие-либо посторонние предметы, которые могут повлиять на работу изделия.
Изделие нуждается в периодическом осмотре с целью выявления и устранения загрязнений, которые могут накапливаться в процессе эксплуатации. Очистка изделия осуществляется струёй водяного пара.
7. Хранение
Хранение осуществляется в упакованном виде в складских условиях, исключающих воздействие влаги, паров кислот, щелочей или иных агрессивных сред.
Транспортировка возможна любыми видами транспорта в условиях, исключающих воздействие атмосферных осадков. Изделие не содержит материалов, представляющих опасность для окружающей среды и требующих специальных мер предосторожности при транспортировании, хранении и утилизации.
8. Гарантия и нормативные документы
Гарантийный срок хранения: 5 лет.
Гарантийный срок эксплуатации: 5 лет.
Срок службы: 25 лет.
Нормативные документы, устанавливающие нормы и требования для производства.
ГОСТ 12.2.007.0-75 «Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности».
ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды».
Декларация о соответствии требованиям ТС 004/2011 «О безопасности низковольтного оборудования».
