Нагреватели шкафные конвекционные ШКН 48В

1. Изображение
Рисунок 1
Нагреватели шкафные конвекционные ШКН 48В

Запатентованный профиль для отвода тепла

2. Назначение
Шкафной конвекционный нагреватель ШКН-48В служит для нагрева воздуха в различных климатических шкафах с напряжением питания 48В.
Использование нагревателя в климатической системе шкафа позволяет поддерживать регламентированные значения температуры и влажности внутри шкафа.
Поддержание заданных значений влажности внутри шкафа позволяет избежать появления коррозии, что увеличивает срок службы, как самого шкафа, так и размещённого в нём оборудования.
Поддержание температуры в регламентированных пределах улучшает эффективность работы установленного оборудования, чувствительного к низким температурам.
3. Описание
Корпус шкафного нагревателя 48В сделан из алюминия. Специальный профиль радиатора нагревателя с большим количеством ламелей обеспечивает эффективную теплопередачу и естественную конвекцию воздуха.
Подключение нагревателя к электропитанию осуществляется проводами. Нагреватель оборудован креплением для DIN рейки 35мм стандарта DIN 43880 (ТН35 ГОСТ Р МЭК 60715-2003).
Общий вид изделия представлен на рисунке 1, габаритные размеры показаны на рисунке 2.
4. Технические характеристики
Таблица 1

Название моделиНапр. U, ВТемп. Tmax, СШирина, ммВысота, ммГлубина, ммКабель, ммВес, гр
ШКН-48В-30Вт48130804530400130
ШКН-48В-50Вт481308010030400140
ШКН-48В-75Вт481308010030400140
ШКН-48В-100Вт481308015030400190
ШКН-48В-140Вт481308015030400380
ШКН-48В-200Вт481308020030400450
ШКН-48В-250Вт481308020030400450

Примечание: НТЦ «Алтимер» постоянно проводит работу, направленную на улучшение выпускаемой продукции, и оставляет за собой право на внесение изменений в её технические характеристики, исполнительные размеры и внешний вид.
5. Комплектность
Нагреватель в сборе 1 шт.
Комплект крепления 1 шт.
Упаковка 1 шт.
Паспорт 1 шт.
Примечание: В комплект поставки могут вноситься изменения.
6. Установка и подключение
Запрещается устанавливать нагреватель на легковоспламеняющиеся материалы (термопластичные пластмассы, полимерные вспененные утеплители и т.д.). Расстояние от поверхности нагревателя до любого оборудования должно составлять не менее 50мм.
Для обеспечения наиболее эффективной конвекции воздуха нагреватель необходимо устанавливать в нижней части обогреваемого конструктива, чтобы ламели радиаторного профиля были ориентированы вертикально.
Монтажные и пусковые работы должны осуществляться квалифицированными специалистами с соблюдением руководящих требований Правил устройства электроустановок (ПУЭ). Монтаж должен производиться в условиях, исключающих попадание влаги либо загрязнения на изделие. Необходимо проверить соответствие напряжения сети электропитания паспортным значениям, которые указаны в таблице 1. Схема электрического подключения приведена на рисунке 3.
Работы по подключению к сети электропитания, включая прокладку проводов и устройство заземления, должны проводиться при обесточенной сети в соответствии с ПУЭ и ГОСТ Р 50571.15-97. Подключение нагревателя необходимо осуществлять к отдельному автомату защитного отключения.
Перед подключением необходимо убедиться в том, что к установленному изделию не прикасаются какие-либо посторонние предметы или провода, что на него не попадает влага или какие-либо либо загрязнения, которые могут повлиять на работу изделия.
Правильно установленное изделие не требует регламентного обслуживания в процессе эксплуатации.

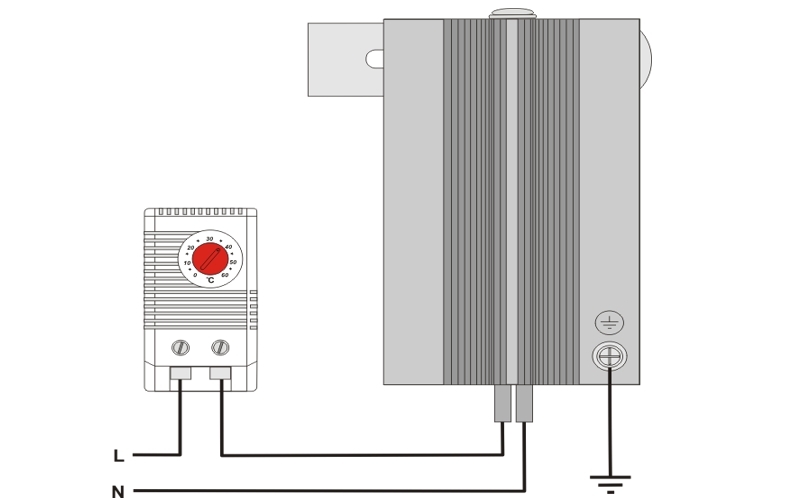

Шкафной щитовой конвекционный нагреватель ШКН 48В схема подключения
7. Хранение
Хранение осуществляется в упакованном виде в складских условиях, исключающих воздействие влаги, паров кислот, щелочей или иных агрессивных сред.
Транспортировка возможна любыми видами транспорта в условиях, исключающих воздействие атмосферных осадков. Изделие не содержит материалов, представляющих опасность для окружающей среды и требующих специальных мер предосторожности при транспортировании, хранении и утилизации.
8. Гарантия и нормативные документы
Гарантийный срок хранения: 12 месяцев с момента изготовления.
Гарантийный срок эксплуатации: 5 лет.
Срок службы: не менее 5 лет.
Нормативные документы, устанавливающие нормы и требования для производства.
ГОСТ 12.2.007.0-75 «Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности».
ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды».
ГОСТ 12.1.044-2018 «Система стандартов безопасности труда. Пожаровзрывоопасность веществ и материалов».
Код ТН ВЭД ЕАЭС: 8516802009.
Технические условия: ТУ 27.51.29-002-20201893-2017.
Сертификат соответствия требованиям технического регламента о пожарной безопасности 123-ФЗ № РОСС RU.31588.04ОЦН0.ОС05.00186.
Декларация о соответствии требованиям ТС 004/2011 «О безопасности низковольтного оборудования»: ЕАЭС N RU Д-RU.АБ93.B.13600.
